Aktuelle, wichtige Neuerungen:


Neuerung der Version  BESgrav 4.31B:

- Bohrzyklus kann auch in der Mitte eines Kreises aufgerufen werden.
Wenn im CAD System für eine Bohrung ein Kreis eingezeichnet ist, war es bisher schwierig hierauf einen
Bohr- oder anderen Zyklus aufzurufen, da hierfür ein Punkt notwendig war.

- Im Kommentar einer Anweisung können SPS aufgerufen werden mit $B vor den Fräsbahnen der Kontur,
aber nach einem evtl. Werkzeugwechsel (z.B. um spezielles Kühlmittel zu schalten) und $E am Ende, nach den Werkzeugbahnen.
Dies ermöglicht spezielle Kühlmittel zu schalten, ohne dass diese während des Werkzeugwechsels bereits aktiv sind und den Wechsler verunreinigen.

- Anweisungslistendialog:

      - Anzeige von "Z!" in der Liste wenn "Z versetzen" aktiviert ist.

      - Anzeige von "NO" (no output), wenn "Bahndatei nicht ausgeben" aktiviert ist.

      - Optionsbutton grau geschaltet, wenn leere oder neue Zeile vorhanden.

      - Anzeige von "$" wenn SPS über Kommentar aufgerufen wird.

- Das extra Fenster bei der Maschinenausgabe mit der Positionsanzeige und den Werkzeugdaten
zeigt jetzt auch die Nr. der Spantiefe an. Auch Anzeige der Restlaufzeit.
(In Steuerung Firmware BES/S4 BES/C ab Version 3.78 erforderlich.)

- Info-Tool zeigt nach der Nummer einer Ebene auch den evtl. Namen dieser an.

- Verbesserung der Fräszeitvorausberechnung bei Oberflächen.

- Generierung einer STL-Datei für den 3D-Simulator aus der OFL-Datei. Damit kann im 3D-Simulator das Rohteil
gemäß der 3D Definition dargestellt werden (nicht nur als Quader).
Übernahme der STL Datei auch in andere Systeme möglich. (Nicht bei DIN-Dateien oder Simulation Drehachse.)

- An den 3D-Simulator werden jetzt bei einem Stichel auch Spitzendurchmesser und Winkel mit dem String "Stichel" übergeben und dann unter Analysis angezeigt.

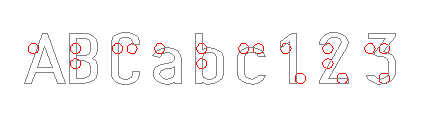

- Für Blindenschrift: Von einer Geometrie wird die Mitte ermittelt und hier kann eine Bohrung gesetzt werden.

- 3D Scannen mit Laser wurde weiter verbessert. Überwachung der Arbeitsschritte mit zusätzlichen Buttons möglich.
Diese Buttons müssen gemäß der Arbeitsschritte nacheinander angeklickt werden.
Vergessen von Schritten blockiert. Fertige Schritte grün markiert etc.

- Warnung wenn Maschinenausgabe an BES Steuerung und es ist noch etwas im Puffer.

- Ausgabe an Laserdrucker und Einrichten Laserdrucker machte Aufruf des Druckerdialoges ab Windows 10 Probleme. Jetzt behoben.

- Neue Codesignatur für EXE und DLL Dateien, gültig bis 26.09.2021.

- Anzahl Schwesterwerkzeuge von 5 auf 10 erhöht.

Neuerung der Version  BESgrav 4.30F:

4.30F - Werkstückliste. Wenn Liste nicht gefunden, die im Werkstück mit Namen gespeichert ist, kommt jetzt passendere Meldung.
           - Anzahl Schwesterwerkzeuge von 5 auf 10

4.30E - DIN Ausgabe Kreis geändert.  Wenn in einer Achse X oder Y ein negativer Faktor drin steht, werden G2 und G3 getauscht.
           - Neu dazu:  Abfrage, wenn Achsbuchstaben in X und Y getauscht, dann doch nicht G2 und G3 tauschen.

4.30D - 3D-Laserscannen: Verbesserte Kommunikation über Netzwerk wenn Timeout auf dem PC beim Abholen Scandaten.

4.30C - Ausgabe an VHF über serielle Schnittstelle, keine Meldung Timeout mehr, wenn Handshake zu macht.  (Alte VHF hat wohl sehr kleinen Puffer und Meldung kam ständig.)
           -  Maschinenausgabe DIN, für Wartezeit kommt jetzt Kommando G4 raus mit Adressbuchstabe X und Zeit in Sekunden.
            - Die Buttons B1 .. B6 können auch für die rechte Maustaste belegt werden (Einträge unter [F1BUTTON_RECHTS] ... ).
            - 3D-Laserscannen: Beim Laserscannen Filtern von Ausreißern und Überspringen von Bereichsfehlern beim Laser aktivierbar.

4.30B - Abbruch der Maschinenausgabe wegen Fehler in Z. Fenster jetzt größer.
            - Buttons im Dialog Werkzeugaktivierung dazu, um alle Anweisungen/Werkzeuge gemeinsam zu (de)aktivieren
            - Wenn Roeders ausgewählt bei Maschine Einrichten, Kreismittelpunkt Absolut nun grau, da nicht möglich.
            - Anpassung für alte VHF: An PneuUp und PneuDown wird Wert übergeben für Z-Achse. Werte in SPS verwenden:
                                 %VS $F Z_VORS:10:2     "VS" + Wert für Geschwindigkeit Z
                                 %ZA $F Z_WERT:10:2     "PA" + Anzufahrende Pos für Z-Achse
                                     Damit Anpassung an alte VHF Steuerung möglich, die GA Befehl für Eilgang und PA mit 3 Koordinaten nicht versteht.

4.30A - Neue Freigabe 4.30 erforderlich

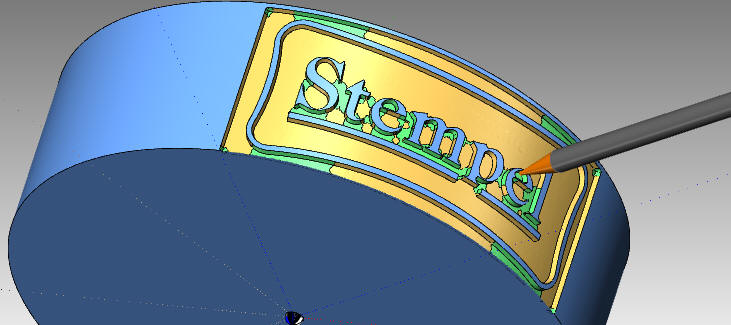

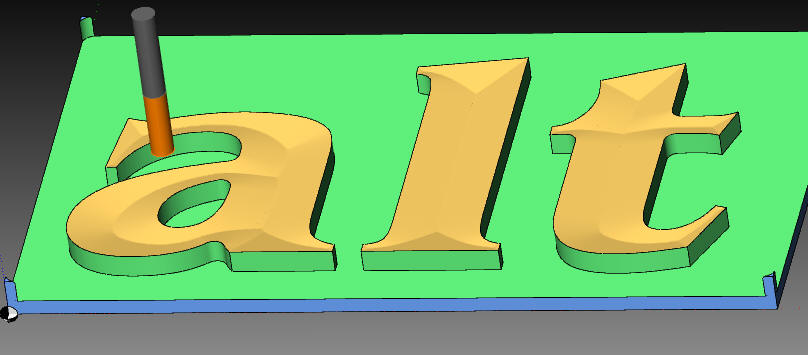

            - Hat den neuen 3D-Simulator
            - Hat die neue Oberfläche
            - Ist sind zwei Tasteingänge möglich bei SERCOS III. Dazu in Steuerung Firmware Version 3.75 (Dez. 2017) nötig.

Der erste Eingang ist fest für die Werkzeuglängenantastung.
Der zweite Eingang ist fest für das Tasten von Oberflächen.

Neuerung der Version  BESgrav 4.30:

Beim Umstieg von einer vorherigen Version auf die Version 4.30 ist auf jeden Fall ein Upgrade erforderlich!

Modernere Farben und Schriften in der Oberfläche.

Software ist zertifiziert.

Neuer Simulator, es muss nicht mehr die "+" Taste gedrückt werden, um die Darstellungsauflösung zu verbessern,
dies erfolgt automatisch, sobald das Programm kurze Zeit nicht bedient wird.

Bei Sercos sind 2 Tasteingänge möglich, diese sind für Werkzeuglängenantastung und das Abtasten von Oberflächen einsetzbar.

Das Abtasten von Oberflächen mit einem Laser ist möglich. Im Gegensatz zum Abtasten mit einem Taster,
fährt die Maschine beim Tasten kontinuierlich über die Oberfläche. Das die Z-Achse beim Tasten nachgeführt wird
und versucht die Oberfläche immer in der Mitte des Messbereichs des Lasers zu regeln,
ist es möglich mit einem kleineren Abtastbereichs des Lasers zu arbeiten, als der Höhen- unterschied des Objektes in Z ist.
Dadurch kann die Auflösung besser sein oder es kann ein günstigerer Laser eingesetzt werden.

Bei der Werkzeugaktivierung ist es jetzt möglich, alle Arbeitsgänge gleichzeitig zu aktivieren oder zu deaktivieren.
Bei großen Listen ergibt dies eine Zeitersparnis.

Variablen sind ab sofort auch in den Unterprogrammen der Werkstückliste erlaubt.

Neuerung der Version  BESgrav 4.21:

Beim Umstieg von einer vorherigen Version auf die Version 4.21 ist auf jeden Fall ein Upgrade erforderlich!

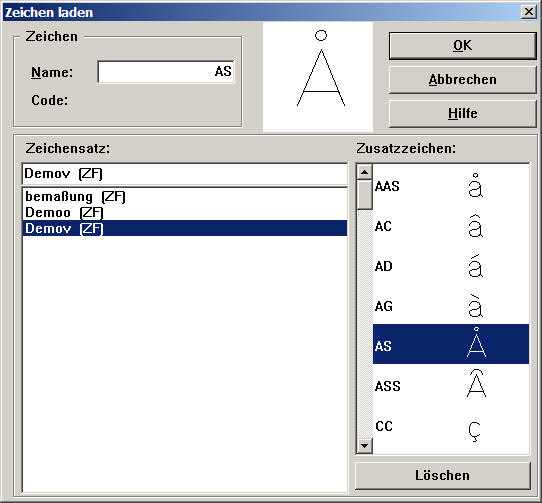

Zeichensatzeditor

Übernahme Truetype: Griechisch; Kyrillisch; Arabisch

Skalenerweiterung (offset)

Tiefenantastung; Erweiterung

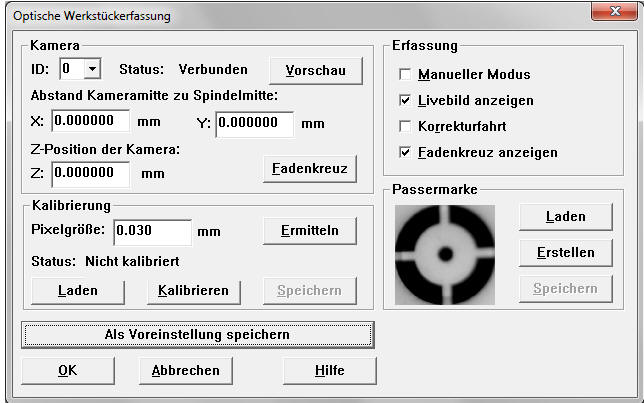

Kamera für Passermarken

Graviertiefenänderung Erweiterung (in Verbindung mit M24 / M25)

zu beachten ist, dass bestimmte Funktionserweiterungen nur in Verbindung mit Steuerung S4 möglich sind

4.21J - Variablen auch in den Unterprogrammen der Werkstückliste erlaubt.


4.21G - Anpassung elektr. Tiefenantastung.  Eine Antastung pro Arbeitsgang möglich.
      - Arabische Schriften: Jetzt auch bei BESgrav WIN-Schriften die Zeichenform
        austauschen, wenn Nachbarn vorhanden sind.


4.21E - Für arabische Schriften abhängig von vorherigem und nachfolgendem Zeichen
        werden automatisch unterschiedliche Zeichenformen angezeigt.
      - Beim Wandeln von TrueType / OpenType in BESgrav Schrift kann jetzt gewählt
        werden, ob jeweils auch die Bereiche mit griechischen, kyrillischen und
        arabischen Zeichen übernommen werden sollen.

4.21D - EPS Export.
        Werkstückgröße wird als "BoundingBox:" mit ausgegeben, einige
        EPS Programme zeigen sonst nicht an, was außerhalb DIN A4 Box liegt.
        Wenn Nullpunkt z.B. in Mitte Werkstück wird dies berücksichtigt.
        Dateiname mit in "Title:" eingetragen.
      - Unicode Texte aus einer Datei für Variable Texte (UTF-8 kodiert)
        werden jetzt bei arabischen Zeichen Bereich #0590 bis #08FF in der
        Schreibweise von rechts nach links berücksichtigt.
        Eingebettete Textblöcke aus anderem Codebereich bleiben in der normalen
        Schreibrichtung.
      - Arabische Zeichen aus Zwischenablage direkt gegen Text in BESgrav
        austauschen, werden jetzt auch von rechts nach links geschrieben.

4.21B - Bei 3D Simulator jetzt Nullpunkt oben auf Material
        (nicht mehr unten). Damit passen Werte besser zu einer
        DIN Maschinenausgabe.
      - Wird die Maschinenausgabe abgebrochen, weil der Wert
        in Z über oder unterschritten wurde, kommt jetzt ein
        Fenster in dem alle beteiligten Werte in Z aufgelistet
        werden um die Ursache besser finden zu können.

Neuerung der Version 4.20:

4.20Q - Bei Teilkopfbetrieb kann beim Einrichten  in der Handsteuerung ein Offset
        in Grad eingegeben werden.
      - Abbruch der Maschinenausgabe, es ist möglich, dass das Werkzeug nicht
        abgelegt wird. (Keine Ungenauigkeiten durch erneutes Spannen.)
        Zu aktivieren im Parametersatz unter Testflags. Firmware + Testprogramm 3.68
        erforderlich.
      - Werkzeuge in der Datenbank können gelöscht werden.

4.20M - Teilkopf und 3D Simulator.
        Jetzt ist es möglich mit der Werkstückliste z.B. zwischen rund und
        Facetten umzuschalten.

4.20L - Handsteuerdialog und Einstellung Nullpunkt Werkstück.
        Für das Einstellen des Bezugspunktes in der A-Achse (Arbeiten mit
        Rundgraviervorrichtung) musste man vorher in den extra Dialog
        "Weitere Achsen" gehen. Jetzt kann man an der M25 die Position
        der A-Achse als Nullpunkt übergeben auch wenn man in dem
        Grunddialog der Handsteuerung steht.
        Der Wert kann nicht im Dialog der Handsteuerung geändert werden,
        für eine Änderung muss weiterhin der Dialog "Weitere Achsen" benutzt
        werden.
        Nach einer Änderung der Werte wechselt jetzt die Farbe auf grün.

4.20K - Einstellbare Tastrichtung beim Kantentaten damit gleiche Richtung für
        Schaltpunkt möglich bei Tiefenantastung und Längenantastung.

4.20A - PDF Import mit Freeware Programm ankoppelbar.
        (In BESgrav muss EPS und DXF Import freigegeben sein.)

Neuerung der Version 4.13:

4.13Q - DXF Import: Bei Nutzung der Umsetzungtabelle DXFfont.INI wird für eine im Text-Style
        definierte Schrift eine Ersatzschrift angegeben.  Wird oben in die INI Datei in eine
        Zeile das Wort   USE_STYLENAME_AS_FONTNAME   geschrieben, dann wird für den
        Schriftnamen nicht der Name aus der STYLE Definition genommen, sondern direkt der
        Name des Text-Style. Somit erfolgt dann eine Umsetzung zu einer anderen Schrift nach
        dem Namen des Styles, nicht mehr nach dem durch den Style definieren Namen der Schrift.

4.13R - Postprozessor für Datron MCR Format als Maschinenausgabe erhältlich.

4.13T - Variabler Text. Export aus Excel Tabelle über Zwischenablage
        in Textdatei. Leere Zeilen führen jetzt bei fester Gruppengröße
        dazu, dass beim Feldaufbau die belegten Zeilen ausgeglichen werden.
        Z.B. zwei Zeilen, eine leer, dann steht die belegte Zeile Mittig
        auf halber Höhe im Feldaubau. Es können so die Texte verwendet
        werden ohne extra Gruppentrenner einfügen zu müssen.
      - Kreis mit linearer Bewegung in Z (Gewinde, runde Bildgravur),
        jetzt auch korrekt dargestellt im 3D-Simulator.
      - Wenn Spiegeln aktiv bei Oberfläche, konnte ein Move durchs Material
        gehen. (3D Umfahren, kann nicht durch eine Lücke, Move auf andere
        Seite der Lücke. Abhängig von Höhen am Anfang und Ende Move.)
      - Mehrfachwerkstück, Button Simulation im Dialog, es wurde bei der
        grafischen Darstellung "Immer von links" nicht beachtet.

4.13F - Zeichensatzeditor kann auch Verschieben in Y beim Wandeln einer Schrift.
4.13B - Werkstückliste und Zählfeld in Hauptwerkstück kombinierbar.
4.13A - GRF Import direkt an Maschine, es kann fortlaufend an die Maschine
        ausgegeben werden, es muss nur Return gedrückt werden
        (vorher musste immer wieder Importdatei ausgewählt werden).
        Allerdings wird an Maschine nochmal Werkzeug verlangt,
        auch wenn schon drin.
        (GRF Dateien sind fertig berechnetet Werkzeugbahnen von ProGrav.)
      - Öffnen alter Werkstücke BESgrav Version 2.xx: Wenn dort ein
        Werkstückbezugspunkt gespeichert war, wurde dieser bisher nicht
        in die Version 4.xx übernommen
        (Beim Öffnen Option "Werkstückbezugspunkt aus Werkstück" aktiv).
      - In der Installation enthaltene Treiber für Marx Dongle sind für
        USB 3.0 aktualisiert.
        (Probleme bei Chipsätzen der Intel 7 Serie und USB 3.0 / blaue Buchse.
        Lösung bei vorh. Versionen BESgrav: Keine blaue USB Buchse verwenden.)

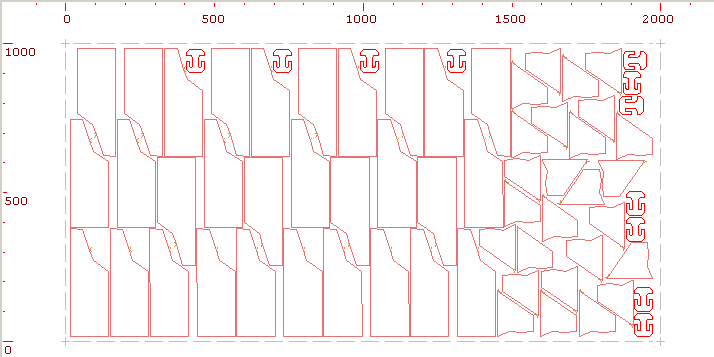

Konturschachteln (Nesting) / Auftragsverwaltung über Kombination mit Zusatzprogramm. Es ist gegen Aufpreis ein Zusatzprogramm erhältlich, mit dem man die benötigten Teile auf einer Platte kombinieren / schachteln kann (Preis 1490,- Euro netto). Beispiel für eine Platte mit optimierter Teileanordnung:

	Ruhigerer Lauf der Maschine bei Kurven und Oberflächen. Im Zusammenhang mit unseren Steuerungen BES/C und BES/S4 ist beim Abfahren von Kurven und beim Herstellen von Oberflächen eine Verbesserung bei der Laufruhe und damit der Oberflächenqualität möglich. Dies erfolgt über eine Wandlung von Vektorzügen in Splinekurven.
	Beim Schraffurräumen die Werkzeugbahnen nur in einer Richtung Normalerweise wird beim Schraffurräumen mit jeder Bahn dir Richtung gewechselt, um die Fräszeiten zu reduzieren. Jetzt kann optional nur in einer Richtung gearbeitet werden. Dies wird für bestimmte Sonderfälle zur Verbesserung der Optik, der Qualität oder zur Erzeugung bestimmter Effekte genutzt werden.
	Bei der Beschrifteten Skala (im Vordialog) kann jetzt gewählt werden, ob die Skalenstriche mit abwechselnder Gravierrichtung graviert werden sollen (Zeitersparnis) oder ob alle in der gleichen Richtung graviert werden sollen (ev. bessere Optik).
	In einer Werkstückliste oder einer SPS-Liste kann ein anderes Windowsprogramm aufgerufen werden.

	Einfaches Herstellen von Schilder  mit wechselnder Materialstärke ohne erneutes Einrichten der Z-Achse.   Dazu wurde der Dialog Werkstückgröße erweitert. (Dieser Dialog wurde in Version 3.31 um den Bezugspunkt für die Bildschirmdarstellung erweitert.)
	Gewindefräsen
	Vorhandene Textzeilen gegen Texte aus der Zwischenablage austauschen
	Grafische Eingabehilfe: Festhalten einer Achse
	Werkstücksbezugspunkt oben links auf der Maschine möglich
	Positionsanzeige in eigenem Fenster bei der BES/C und BES/S4 Steuerung
	Werkzeuglängen-Antastung vor der Gravur
	Lineal im Grafikfenster
	Hilfspunkte um 2 Geometriepunkte erzeugen  (z.B. Mitte zwischen 2 Objekten ermitteln)
	Bahnerstellung; Fehlerspeicher übersichtlicher durch Löschen einzelner Konturfehler

	Doppelte Konturen beim Import unterdrücken
	Optimierung der Leerwege beim Schraffurräumen
	Schnelle Änderung der Nummerierung beim Variablen Text
	Zählfeld auf Oberflächen
	Bildgravur überarbeitet
	Testlauf, zusätzliche Funktionen bei den Unterbrechungen
	Schneller Aufruf oft benötigter Funktionen über F-Buttons

	Lasergravur über die Maschinenausgabe Ein Lasergravierer wird nicht mehr wie ein Drucker angeschlossen, sondern wie eine Werkzeugmaschine.  Zahlreiche Erweiterungen (siehe auch nachfolgende Punkte) ermöglichen vielfältige Anwendungsmöglichkeiten.
	Mehrfachschild auch bei Lasergravur Dadurch dass die Daten an den Lasergravierer jetzt über den gleichen Weg wie an eine Werkzeugmaschine ausgegeben werden, ist Mehrfachwerkstück (Schachteln / Nesting) auch auf einem Laser möglich.
	Verschiedene Linien-Breiten beim Drucken
	Bezeichner der Ebenen mit im Werkstück speichern
	Tabulator-Zeichen als Trenner beim Variablen Text
	Nutzungsabhängiges Eintauschen des Werkzeuges gegen ein Schwesterwerkzeug

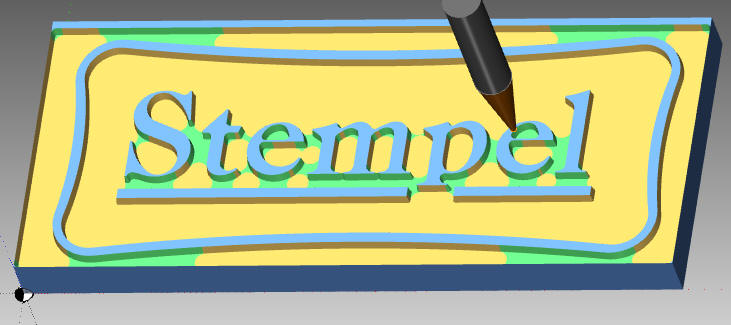

	3D-Frässimulator Werkzeugbahnen werden simultan in die Ansicht eines 3D-Werkstückes umgesetzt.

	Werkstück-Vorschau beim Laden
	Reihenfolge der Konturabarbeitung festlegen
	Verschiedene Linien-Breiten beim Drucken (z.B. für Lasergravur)

	Zeichensatzvorschau

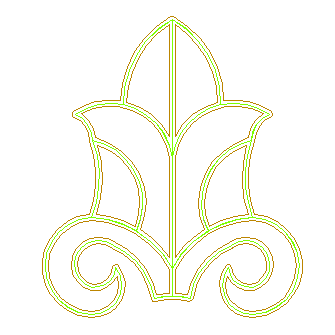

	Bei der Werkzeugbahndarstellung können die Leerbewegungen sichtbar gemacht werden.
	Neue Funktion beim Markieren, es kann etwas mit Rahmen markiert werden, dass nur teilweise in diesem Rahmen ist.

	Schnelleingabe Text und Feldaufbau über Zwischenablage. Eingabe von Textzeilen ohne Aufruf des Dialoges, auch mehrzeilig.
	Unicode Zeichen können verwendet werden. Übernahme über Zwischenablage, z.B. aus Zeichentabelle oder als Nummern-Eingabe Chinesische Schrift ist damit z.B. möglich.
	Ausrichten eines Objektes nach einem anderen. Z.B. Text unter einer Bohrung für Taster mittig ausrichten. Hilfspunkte für verschiedene andere Anwendungen.

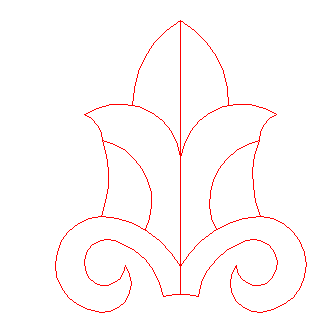

	Löschen von Stützpunkten einer Spline-Kurve
	Eine Polylinie in eine Spline-Kurve wandeln
	Während des Testlaufes (Simulation der Maschinenausgabe) kann man jetzt auch zoomen und einen Schritt zurück gehen.

	Lange Dateinamen
	Abarbeiten DIN 66 025  mit Unterprogrammen
	Rückgängig
	Zoom mit Mouse-Wheel
	Scrollen mit Maustaste
	Haupt-Toolleiste erweitert und jetzt oben
	Tool-Tipp (Hilfetext zu den Tools / Quick-Info)
	Schaltflächen für das Ein / Aus-Schalten von Funktionen wie Raster,  Fadenkreuz , Hintergrundbild, 2D / 3D, etc.
	Spline ist editierbar geworden
	Bezier quadratisch und kubisch
	Abtasten von Oberflächen, Bereichsvorgabe durch Kontur
	Testlauf: Schrittweise zurück mit Minus-Taste

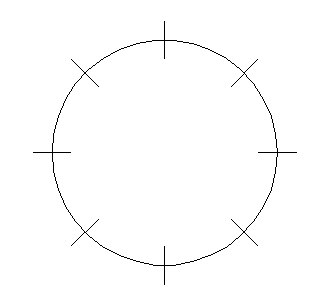

	Auflösen einer beschrifteten Skala
	Linien verlängern
	Info-Tool Anzeigemöglichkeit der Daten von doppelten Konturen

	Änderungen von Textzeilen (z.B. Zeichensatz, Schriftgröße) in mehreren Textzeilen gleichzeitig.
	Werteeingabe in Bezug auf die Werkstückgröße Damit z.B. schnelle Aufteilung des Schildes, 50% = mittig.
	Hintergrundbild kann eingeblendet werden   Zum Nachzeichnen, für gezielte Nachbearbeitung von Werkstücken (z.B. einscannen von Druckplatten, Leiterplatten und damit einfaches Festlegen der Position für  Nachbearbeitung am Bildschirm)
	Schnelles Auffinden von offenen Konturen  Anzeige der Fehlerstellen, Unterstützung beim Zoomen, Springen zur nächsten Fehlerstelle
	Schräges Eintauchen in die Fräsbahn
	Spationieren in % über Tastatureingabe.
	Trimmen (z.B. schnelles Ersetzen von Konturen in gescannten Bildern)
	Herstellung Blindenschrift Schnelle Herstellung erhabener Blindenschrift (Braille) für taktile Schilder mit Hilfe von TrueType-Zeichensätzen  (auch für andere ähnliche Anwendungen geeignet) Spezielle Gravierzeichensätze, bei denen zur leichteren Kontrolle am Bildschirm, im Hintergrund zu der Braille-Schrift (rot) die lateinische Schrift (grau) eingeblendet wird: Diese Technik kann auch eingesetzt werden, wenn auf Schautafeln Montagebohrungen für Reliefbuchstaben erzeugt werden sollen. Die benötigten Montagebohrungen lassen nicht die Schriftzeichen erkennen, die Montage ist sehr unübersichtlich. Mit speziell erzeugten Zeichensätzen lassen sich Montagehilfen ausdrucken, auf denen zu den Bohrungen auch die sich ergebenden Zeichen eingeblendet sind. Schon bei der Eingabe auf dem Bildschirm kann der spätere Gesamteindruck kontrolliert werden.    Herstellung von Braille-Schriften mit Halbkugeln.

	Steuerung Bei der Steuerung BES/P wurde der Prozessor gewechselt auf den  32bit Prozessor Coldfire® des Herstellers Motorola® / Freescale Semiconductor ® . Die Steuerung trägt daher jetzt den Namen   BES / C.   Die Steuerung hat die Möglichkeit, über eine Ethernet-Schnittstelle direkt mit einem Netzwerk verbunden zu werden.
	Die Kostengünstige Steuerung   BES / S4   für Maschinen mit 3 oder 4 Schrittmotorachsen ist neu dazu gekommen. Anschluss an den PC erfolgt auch über das Netzwerk.

Gravierlaser  können wie eine Werkzeugmaschine über BESgrav angesteuert werden. Damit sind auf dem Laser Funktionen möglich wie Mehrfachwerkstück, Zählfeld und Variabler Text (Gravur wird über Textlisten in einer Datei gesteuert). Wenn die Ausgabe auf den Laser nicht beim Kauf von BESgrav erworben wurde, kann dies nachträglich erfolgen (Die Ausgabe auf den Laser ist eine weitere Maschinenausgabe).
