Übersicht
der
wichtigsten
Neuerungen
der
Version BESgrav 3.31 :
(Stand 1. 2. 2007)
-
Doppelte
Konturen beim Import unterdrücken
-
Optimierung
der Leerwege beim Schraffurräumen
-
Schnelle
Änderung der Nummerierung beim Variablen Text
-
Zählfeld
auf Oberflächen
-
Schneller
Aufruf oft benötigter Funktionen über Buttons
Neuerungen
der vorherigen Version 3.10
-
Doppelte
Konturen beim Import unterdrücken
Bei Importen tritt oft das Problem auf, das Konturen doppelt
vorhanden sind.
Z.B. bei DXF ist die gleiche Kontur einmal zusammen mit dem Befehl zum
Füllen vorhanden, dann noch mal als eigentliche Kontur.
Um hier das mühsame Korrigieren von Hand einzusparen, können solche
Konturen jetzt automatisch unterdrückt werden.

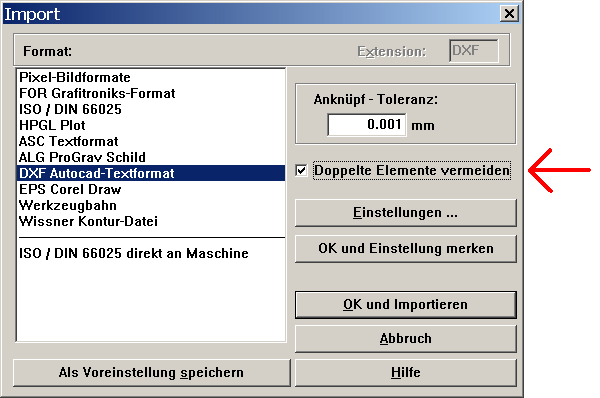

Dazu wurde der Import-Dialog erweitert:
Im Dialog zur Auswahl des Importformates kann jetzt "Doppelte Elemente
vermeiden" angewählt werden.
Deckungsgleiche Elemente (Kreisbogen, Gerade) werden jetzt nur einmal
importiert, sofern sie
- Die gleiche Länge aufweisen
- Bei den Endpunkten und im Verlauf maximal um den Wert voneinander
abweichen
der als Anknüpf-Toleranz eingestellt ist
- Der gleichen Ebene zugeordnet sind
Konturen die sich nur teilweise überlappen, werden nicht optimiert.
Diese Option ist nur anwählbar bei den Formaten:
- FOR
- ISO / DIN (Import, nicht "direkt an Maschine")
- HP-GL
- DXF
- EPS
- Werkzeugbahn
- Wissner
-
Optimierung
der Leerwege beim Schraffurräumen
Jetzt kann in der Anweisungsliste zu einer Anweisung Räumen
schraffiert mit der Option Leerwegoptimierung
berechnen eine Optimierung der ausgehobenen Bewegungen
veranlasst werden.
(Wenn in der Anweisungsliste die entsprechende Anweisung markiert ist,
den Button Optionen drücken, es erscheint

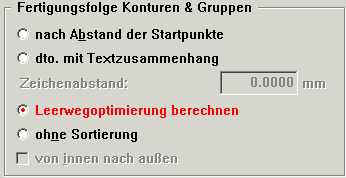

der Dialog mit den Optionen. In der Gruppe Fertigungsfolge
Konturen & Gruppen die Auswahl Leerwegoptimierung
berechnen aktivieren:
Ohne Optimierung werden alle Teilabschnitte einer Schraffurzeile nacheinander
abgearbeitet, dann wird die Schraffur in der nächsten Zeile in umgekehrter
Reihenfolge fortgesetzt. Bei Werkstücken mit großen Leerwegen oder
langsamen Eintauchbewegungen ist dies nicht sehr optimal.
Mit der Option werden übereinander liegende Abschnitte möglichst
zusammenhängend gefahren, die seitlichen Leerbewegungen werden reduziert
(seitlich bezogen auf einen waagerechten Schraffurwinkel).
Einzelne Gruppen werden so umsortiert, dass die Leerbewegungen zwischen den
Gruppen reduziert werden.
Eine Sortierung findet nur innerhalb der Umfahrbahnen und innerhalb der
Schraffurbahnen statt, es ist daher weiterhin möglich, wahlweise die
Umfahrbahnen vor oder nach den Schraffurbahnen ausführen zu lassen.
Falls ständig mit dieser Option gearbeitet werden soll, kann dies
voreingestellt werden:
Unter Optionen,
bei den Voreinstellungen

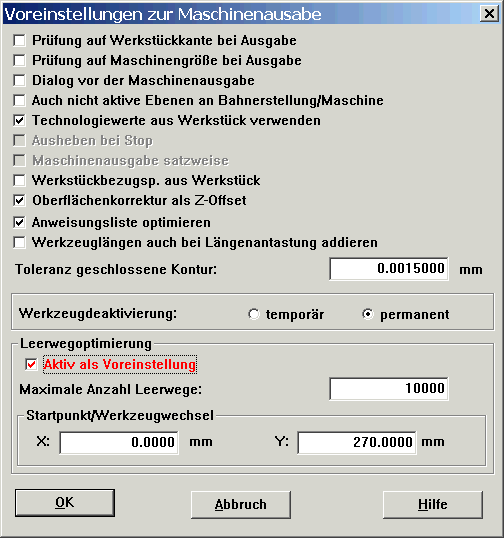

den Button Maschinenausgabe drücken, es
erscheint der Dialog:
Im Abschnitt Leerwegoptimierung
Aktiv als Voreinstellung anhaken.
Maximale Anzahl der Leerwege legt fest, wie viel
Speicherplatz für die Sortierung reserviert werden soll.
Mit den Koordinaten unter Startpunkt /
Werkzeugwechsel kann dem Sortieralgorithmus mitgeteilt
werden, wo mit den Fräsarbeiten begonnen werden soll. Hierdurch kann die
Anfahrbewegung möglichst kurz werden.
-
Schnelle
Änderung der Nummerierung beim Variablen Text
Variabler Text: Für vertiefte
Serienschilder Textdaten aus einer Datei nachladen.
Werkstücke mit mehreren Textzeilen des Variablen Textes lassen sich jetzt
schneller erzeugen und bearbeiten.
Wurde z.B. ein Werkstück mit einem Variablen Text erzeugt, kann diese Zeile
zwar schnell über Kopieren vervielfältigt werden, aber die Nummerierung
bezieht sich jetzt in jeder Zeile auf die gleiche Textzeile.
Um diese Textzeilen schnell neu durchzunummerieren steht jetzt folgende
Funktion zur Verfügung:
Mit dem Tool für den Variablen Text die Textzeile (mit Variablem Text)
anklicken, mit der die Nummerierung starten soll. Wird ganz neu
durchnummeriert, ist es die Textzeile mit dem ersten Text aus der Datei.
Nach dem Anklicken wird diese Textzeile markiert, in der Statuszeile (unten
links in BESgrav) erscheint jetzt auch die Nummer des Textes:
Hier z.B. für die Textzeile mit dem Variablen Text 1.
Jetzt ist die Umschalttaste festzuhalten und mit dem Tool sind nacheinander
in der gewünschten Reihenfolge die weiteren Textzeilen mit Variablem Text
anzuklicken. Die Nummerierung wird automatisch mit jedem Klick hochgezählt.
In der Statuszeile erscheint jeweils die zugeordnete Textnummer, nach der
die Textzeilen aus der Datei geholt werden.
-
Zählfeld auf Oberflächen
möglich
Bei Zählfelder/Variabler Text wird für jedes einzelne Werkstück der Werkstückinhalt neu auf Oberfläche umgesetzt.
BESgrav erkennt, dass es sich um ein Zählfeld oder Variablen Text handelt und setzt den Werkstückinhalt jeweils auf die
Oberfläche um.
Für den Bediener:
- Werkstück mit Zählfeld oder Variablen Text erstellen (Vertiefte Schriften !)
- Oberfläche definieren und berechnen lassen
- Falls Teile per Bahnerstellung berechnet werden müssen, diese berechnen lassen (Bahnerstellung/Berechnung starten)
- Maschinenausgabe starten.
Das Umrechnen der Geometrien auf die Oberfläche geschieht automatisch.
Diese Erweiterung ist Upgradepflichtig !
-
Schneller
Aufruf oft benötigter Funktionen über Buttons
Über einige neue Buttons sind bestimmte Funktionen schnell
aufrufbar.
Oben rechts in BESgrav sind einige Buttons neu dazu gekommen:
Die Buttons haben Voreinstellungen:
F1 Mit der in BESgrav geladenen DIN -Datei wird ein Editor
aufgerufen.
F2 Der Dialog für die Werkstückgröße wird aufgerufen.
F3 Der Dialog zur Erstellung eines Mehrfachwerkstückes
wird aufgerufen.
F4 Der Dialog für die Werkstückliste wird aufgerufen.
F5 Der Werkzeugdaten-Dialog wird aufgerufen.
F6 Die Werkstücknotiz kann bearbeitet werden.
Im Bedarfsfall kann die Belegung der Buttons geändert werden. Soll bei
Druck auf den Button F1 das Makro SORT aufgerufen werden, ist in der
Datei KONT.INI folgender Eintrag vorzunehmen:
[F1BUTTON]
typ = 1
toolid=0
makroname=sort.mac
Für die weiteren Funktionstasten entsprechend [F2BUTTON] ...
Neuerungen der vorherigen Version 3.10
|
