Handbediengerät M25

Artikelnummer: 16633 Kategorie:

Beschreibung

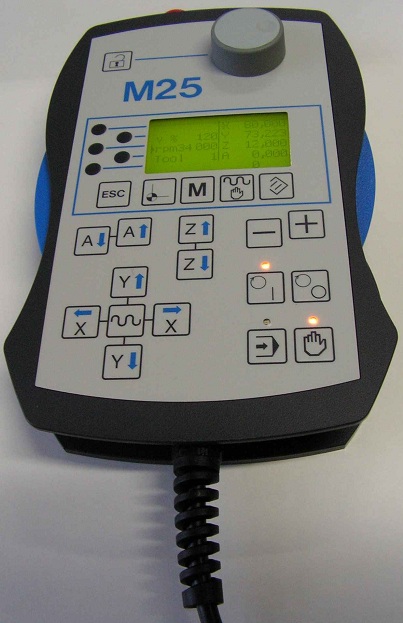

Die Maschinentastatur für Bahnsteuerungen BES/C und BES/S4
(Nicht für Nachrüstungen älterer Steuerungen, hierfür steht die M24 zur Verfügung).

Die Tastatur dient zum Handverfahren, zur Einstellung von Nullpunkt und Materialoberfläche.
Während der Bearbeitung von Werkstücken können Vorschub und Spindeldrehzahl korrigiert werden.
Weiter können Teile des Werkstückes wiederholt werden (z.B. bei Werkzeugbruch), auch in Kombination mit der Erhöhung der Graviertiefe (Graviertiefe erhöhen, Gravur von vorne beginnen).
Maschinenfunktionen und die Spindel können geschaltet werden. …

Die Funktionen beinhalten die Funktionen der Maschinentastatur M24.
Zusätzlich bestehen durch das integrierte LCD-Display weitere Möglichkeiten.
Trotz einer Funktionserweiterung hat sich der Preis gegenüber der M24 verringert.

Vorteile gegenüber der M24:

  • Laufende Anzeige der Positionen von 4 Achsen.
  • 10 Maschinenfunktionen können geschaltet und angezeigt werden. Zu jeder Funktion wird ein frei wählbarer Text angezeigt (z.B. „Absaugung“).
  • Verfahren einer Achse mit Handrad
  • Übersichtlichere Bedienung dank LCD-Display. Die Anzeige wechselt mit der ausgewählten Funktion.
  • Nach dem Einrichten des Nullpunktes an der M25 starten der Maschinenausgabe von der Tastatur aus. (An der M24 ist hier Bedienung am PC notwendig.)
  • Die Tastatur ist leichter und handlicher. Das Gewicht wurde um 60% reduziert.

Vorhandene Funktionen, technische Daten:

  1. Umschaltung: Handbetrieb (Stopp) / Automatikbetrieb (Start)
  2. Abbruch und Reset
  3. Je zwei Richtungstasten für die X- Y- Z- und A-Achse. Taste für Eilgang (Grundgeschwindigkeit über Stufenschalter veränderbar).
  4. Schrittweise Verfahren einstellbar 1mm / 0,1mm / 10µ / 1µ Zum exakten Anfahren von Oberflächen, Kanten …
  5. Vorschubkorrektur während der Abarbeitung
  6. Spindeldrehzahlkorrektur während der Abarbeitung
  7. Spindel ein / aus
  8. Diagnoseanzeige
  9. Setzen Nullpunkt (Achsen getrennt setzbar, damit z.B. Kanten nacheinander anfahrbar sind). Start der Maschinenausgabe von der Tastatur aus (nach dem setzen des Nullpunktes).
  10. Setzen Materialoberfläche / Z-Bezugspunkt.
  11. Schalten von bis zu 10 Maschinenfunktionen, Rückmeldung des Schaltzustandes. Jeder Maschinenfunktionen kann ein Text mit 10 Zeichen zugeordnet werden, der im Display angezeigt wird.

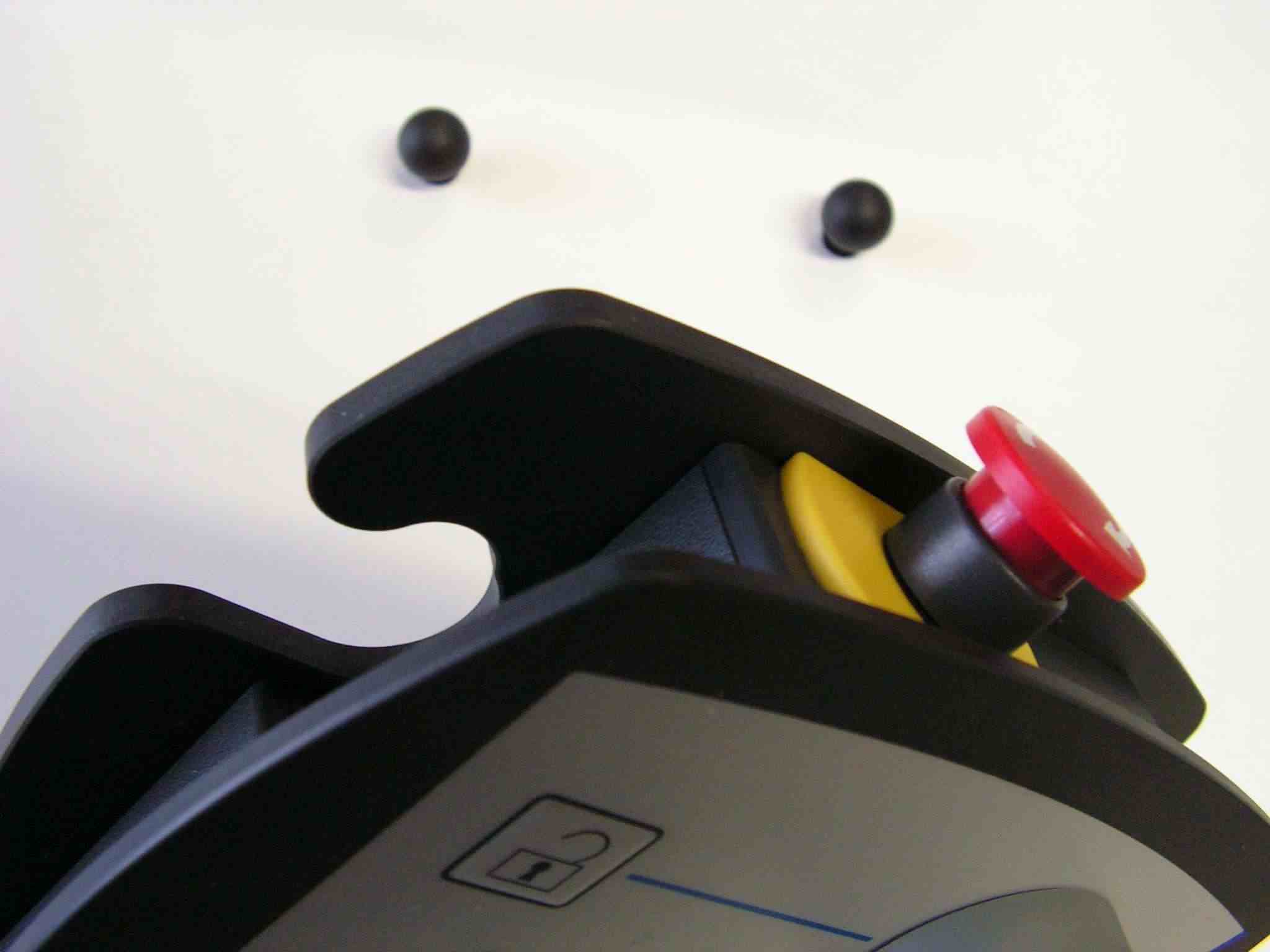

  12. Notausschalter (2 polig) Eine Ausführung mit Schlüssel (wie bei der M24), ist auf Grund der kleinen Bauform des Schalters nicht mehr erhältlich.

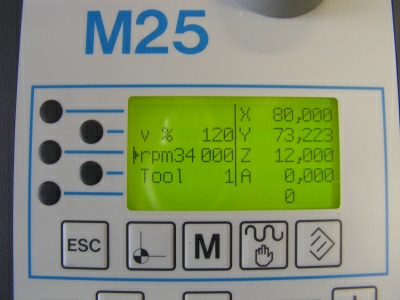

  13. Beleuchtetes LCD-Display mit 5 Zeilen

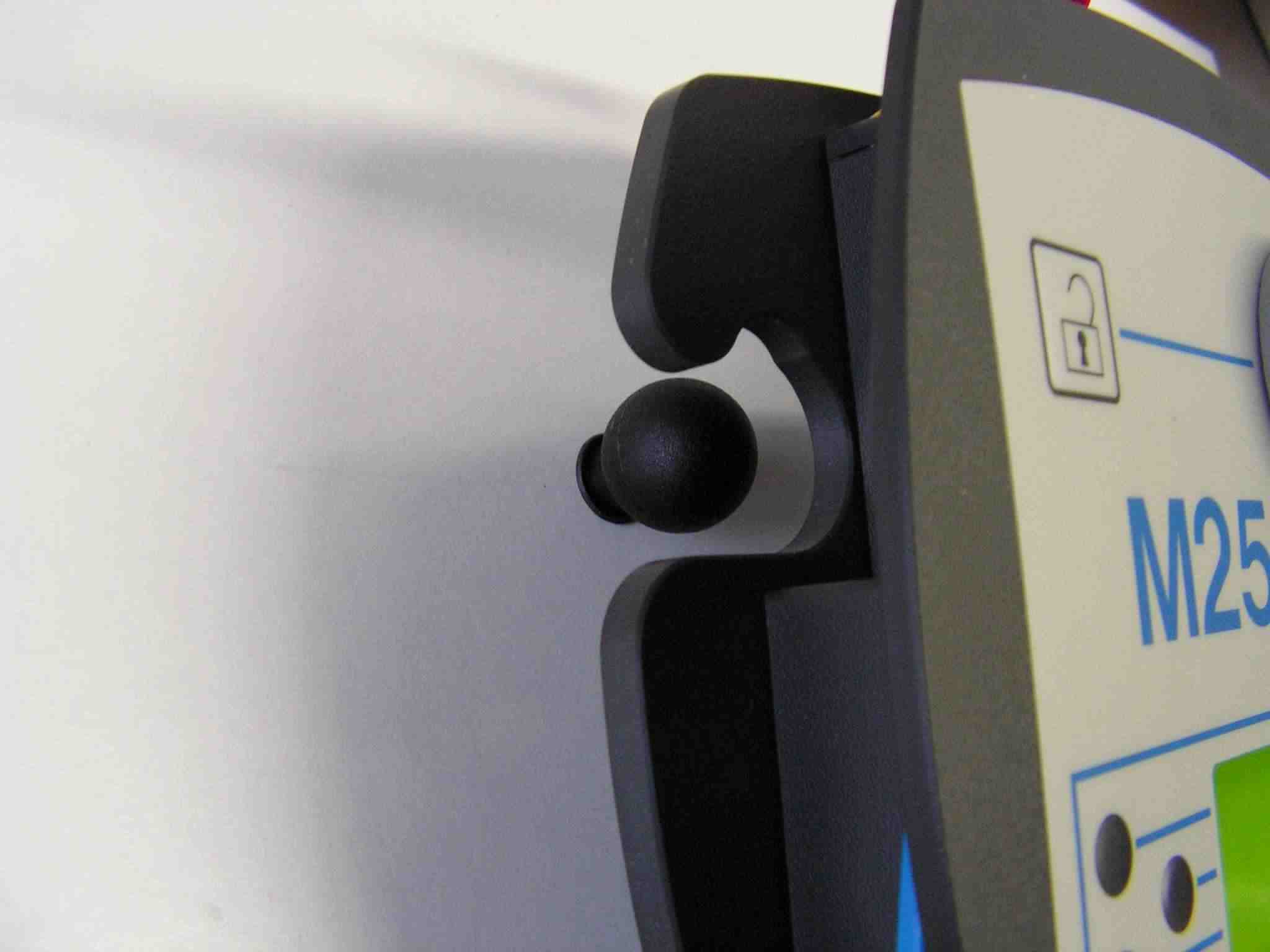

  14. Wandhalterung mit Bohrschablone wird mitgeliefert
  15. Spannungsversorgung: 24V, max. ca. 130mA (bei eingeschalteter LCD-Beleuchtung).
  16. Bidirektionale Kommunikation über galvanisch getrennte Stromschleife
  17. CE-Zeichen
  18. Mobiles Gehäuse IP65, Gewicht: ca. 700 g
  19. Tastaturoberfläche: Polyester ; Gehäusematerial: Polystyrol
  20. Kabel: 4m Länge (optional auch länger), ölfest, Stecker: D-Sub 15pol.
  21. Abmessungen:
    Breite: 165 mm
    Höhe: 260mm (einschließlich Notaus und Knickschutz des Kabels 330 mm)
    Tiefe: 40 mm (einschließlich Drehknopf 58 mm)

Zusätzliche Information

Gewicht 1.3 kg
