RHOTEC Hybrid 900

Kategorie:

Beschreibung

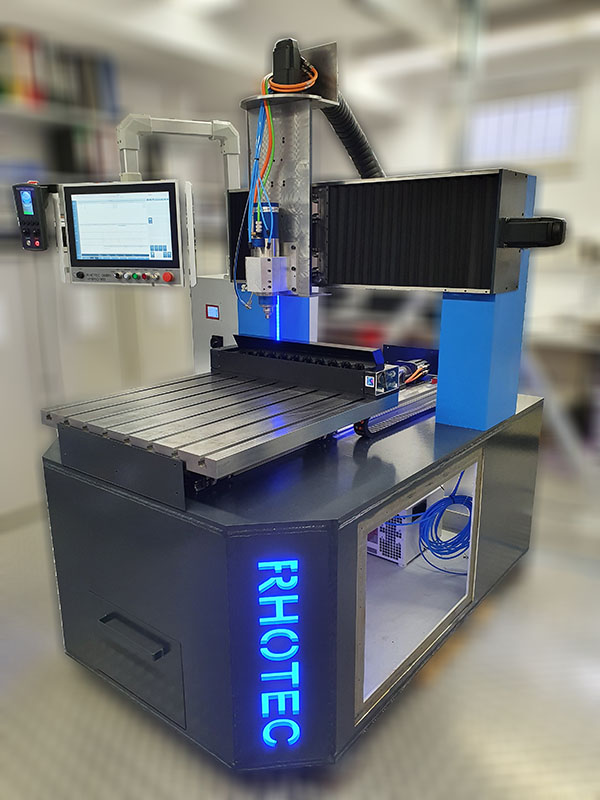

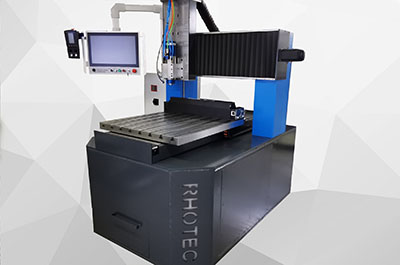

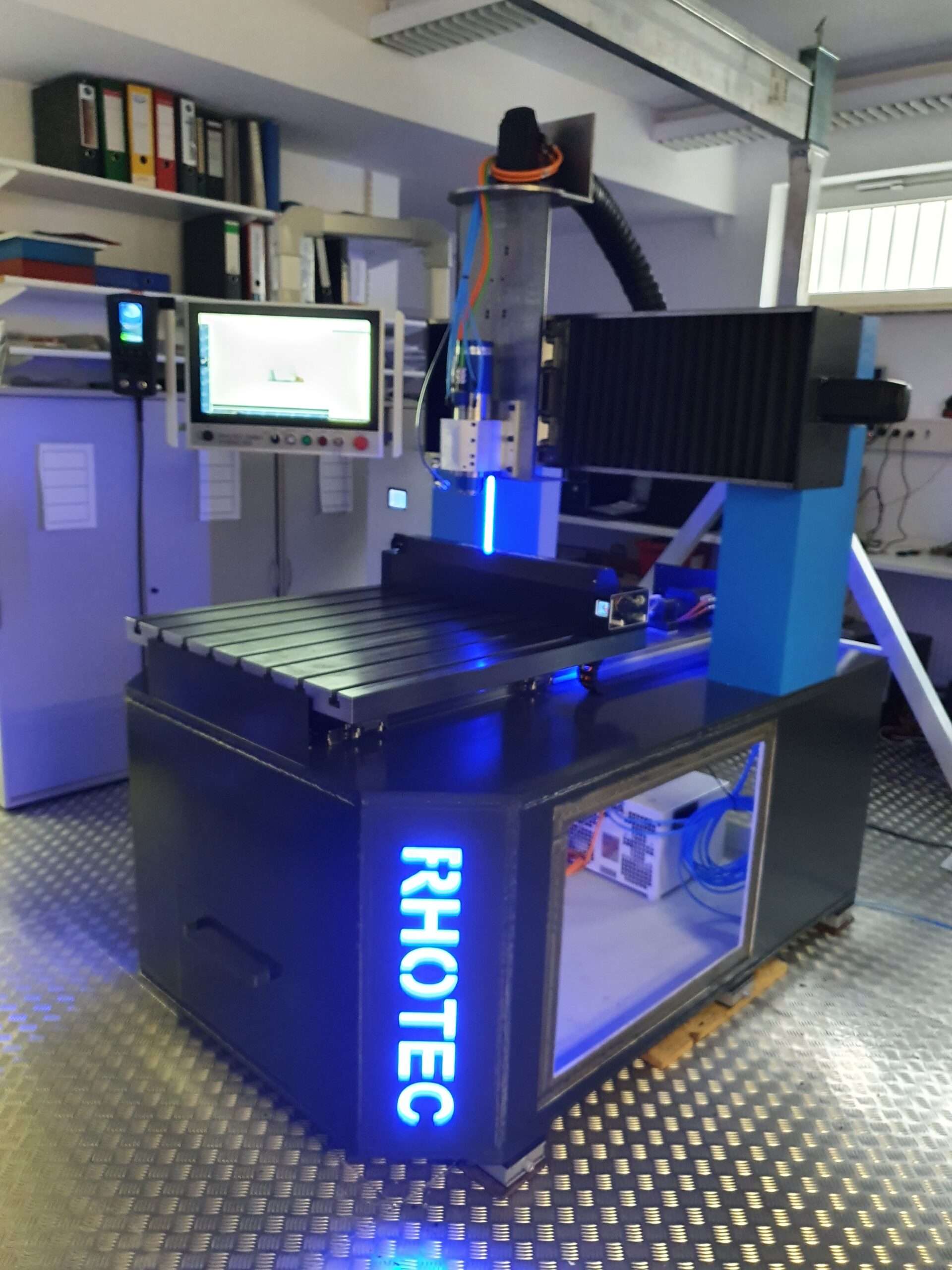

RHOTEC Hybrid 900 Fräsmaschine
– stabile, hochsteife Stahlkonstruktion, schwingungsgedämpft

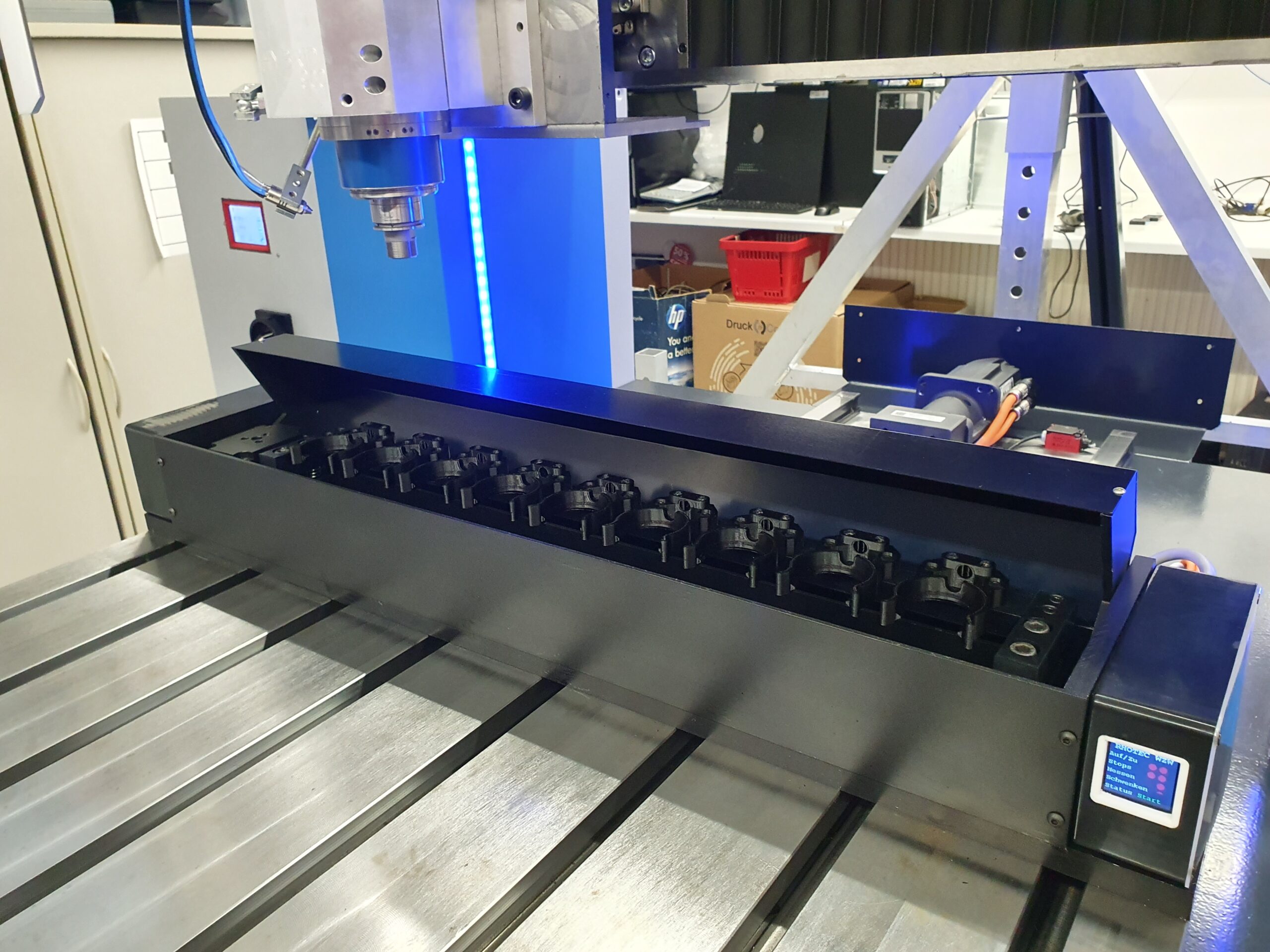

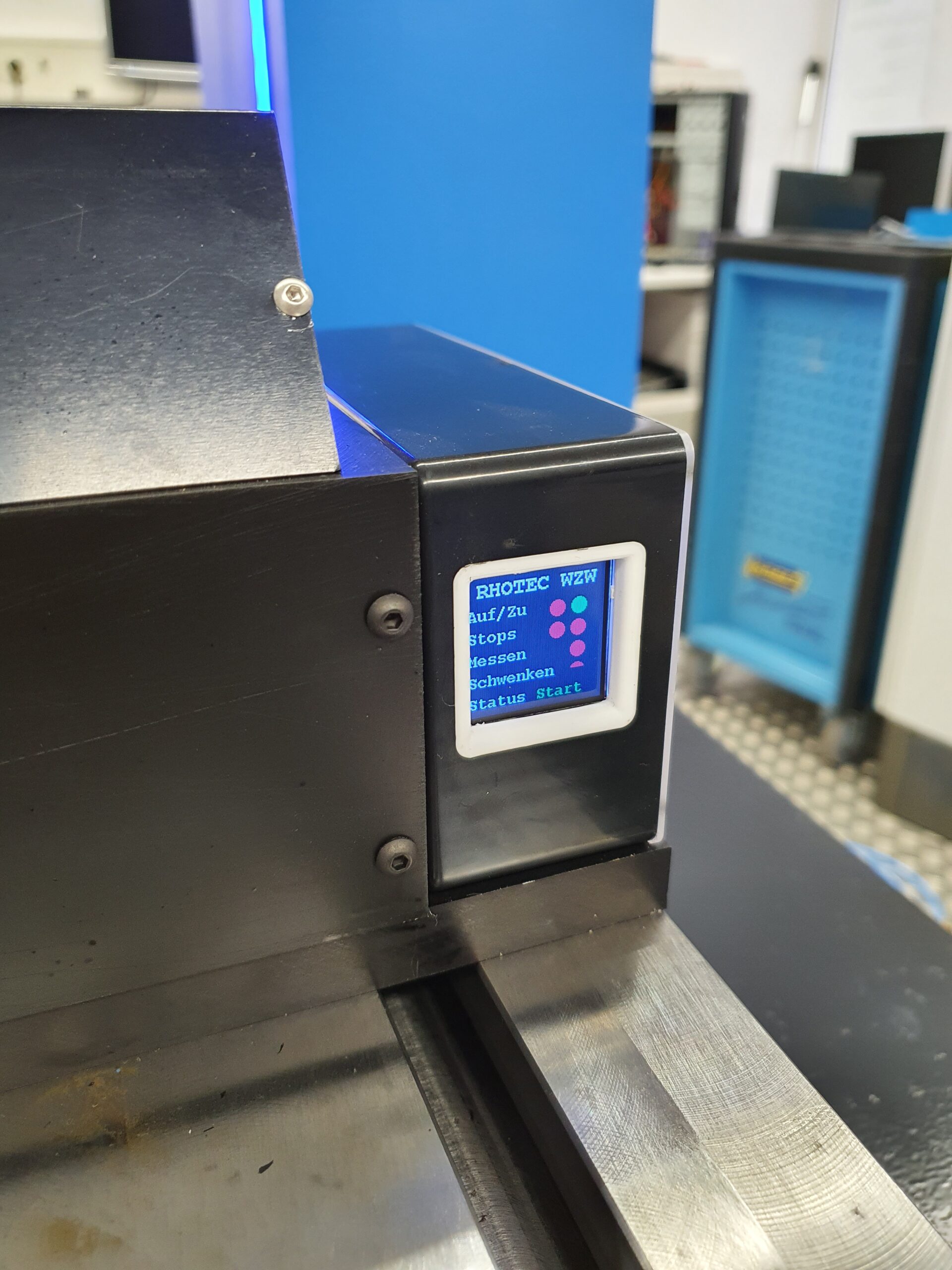

– Werkzeugwechsler RHOTEC 8fach mit Servoantrieb für HSK32
– Arbeitsbereich: X/Y/Z, 800mm/900mm/295mm
– komplette Maschinenumhausung mit 2 frontseitigen Tür- und einem seitlichen
Fensterelement (öffenbar)
– Kranbeladung durch Klappe(n) in der Umhausung möglich
– Steifigkeit der Maschine: >100N/ µm
– Präzisions-Kugelgewindetriebe BoschRexroth, in allen Achsen
– Hybrid 3D-Druckkopf elektr. regelbar über 3,5″ Touchmonitor (inkl. W-Lan + Bluetooth)
– verstärkte Schienenführungen BoschRexroth, Genauigkeitsklasse uP (Ultrapräzision)
– Führungssysteme mittels Autokolimatorsystem in allen Ebenen vermessen
– Tragfähigkeit der Führungen: > 2 T pro Achse
– Arbeitstisch Stahl-T-Nute mit 0,02 mm Toleranz über den gesamten Bereich
Nutenbreite: 10 / Abstand 90
– Maschinenumhausung mit 2 frontseitigen Türelementen vorne

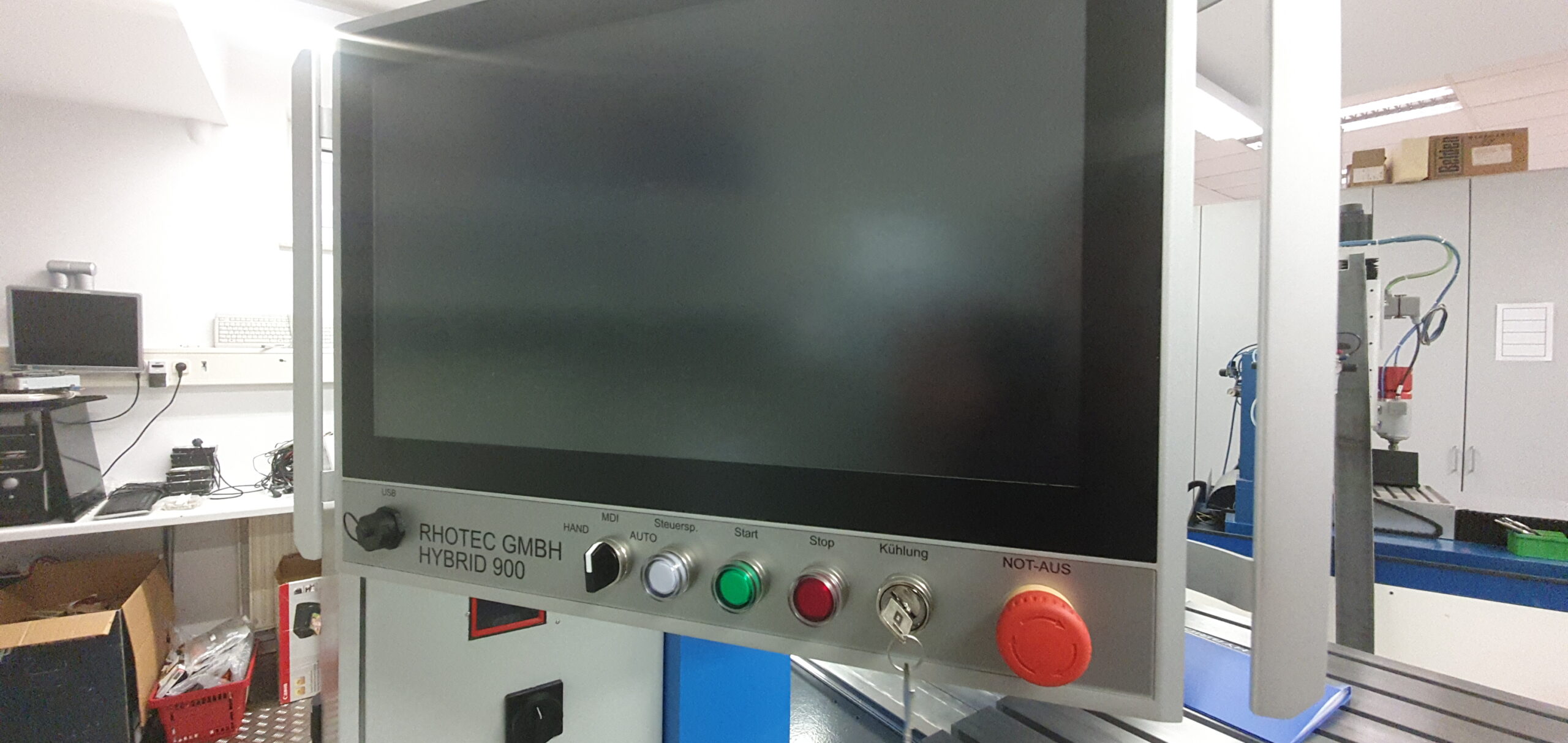

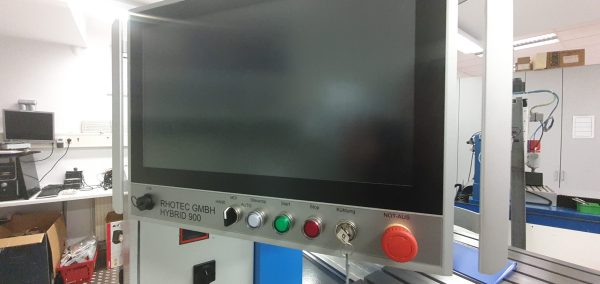

– Terminal für Steuerungsrechner am Arm
– Standardlackierung: grau / blau kombiniert
– Komplettabdeckungen für Führungsbahnen und Spindeln
– Achsauflösung: 0,1 µm für alle Achsen
– max. Vorschub- und Eilgangsgeschwindigkeit: steuerungsabhängig bis 20
m/min.
– Wiederholgenauigkeit: +/- 2µm (nach VDI 3441) nur im Zusammenhang mit
Absoulutweggebern
– Positioniergenauigkeit: +/- 4µm (nach VDI 3441) nur im Zusammenhang mit
Absoulutweggebern
– Genauigkeitsnachweis erfolgt über Laser-Interferometer und Quickchecksystem
– Aufstellmaße: (B x Tx H) 1250 x 1800 x 1715 mm (ohne Schaltschrank)
– Gewicht: ca. 2,3 t

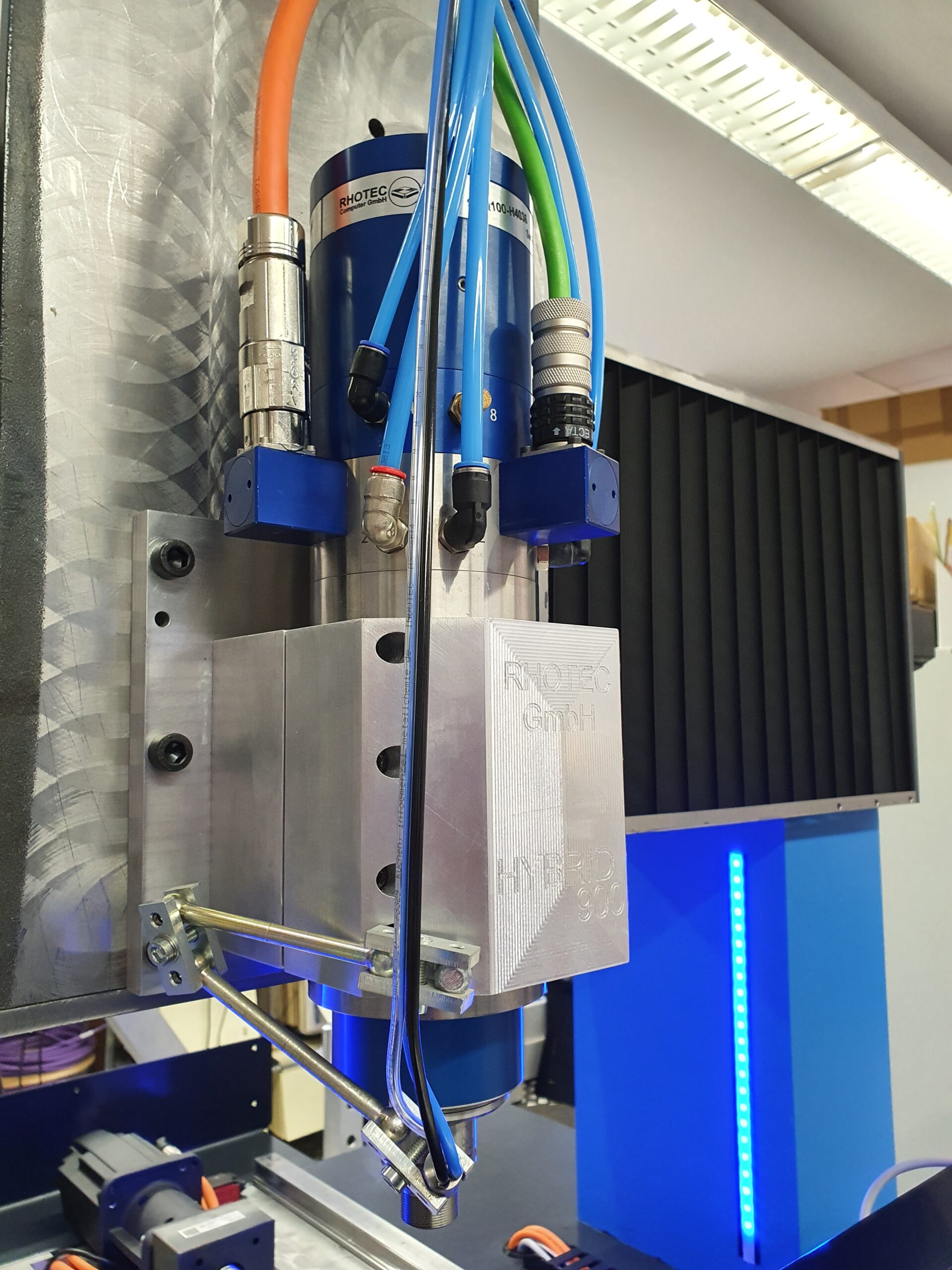

Frässpindel SLQ 100 H32EB
– max. Leistung: 12 kW
– S6 60%: 8 kW
– S1 100%ED: 5,5 kW
– 3.000 – 40.000 min/-1
– HSK-E32
– bis 13 mm
– Werkzeugwechsel: automatisch
– Werkzeugüberwachung:
– 3 Sensoren

Kühlmittelumlaufsystem SL C400
Kühlaggregat zur Flüssigkeits-
Umlaufkühlung von Frässpindeln
Kühlleistung 1000 kcal/h
Ausgerüstet mit Umlaufpumpe,
Komplett aufgebaut mit einem Kühlmittelbehälter

Anschluß: 1x230V / 50 Hz

Teilkopfset Bosch/Rexroth AC-Servo inkl.:
HCS01 400V AC-Servoantrieb
MSN05 AC-Servomotor
Kabelsatz für AC-Servomotor mit Resolverkabel 5Meter
Teilkopf mit Spitzenhöhe von z.B. 100mm (nach detaillierter Klärung)

Zusätzliche Information

Gewicht 2300 kg
Größe 125 × 180 × 171 cm
